Đèn Đường Thông Minh Là Gì?

Đèn đường thông minh là một phần trong hạ tầng chiếu sáng hiện đại, được thiết kế tích hợp công nghệ cảm biến, kết nối không dây (IoT), và phần mềm điều khiển nhằm nâng cao hiệu suất vận hành, tiết kiệm năng lượng, và tự động hóa quản lý.

Không chỉ là thiết bị chiếu sáng, đèn đường thông minh còn đóng vai trò như một “nút giao thông số”, góp phần xây dựng thành phố thông minh và phát triển bền vững.

Miennamled ứng dụng giải pháp HEC IoT cho hệ thống đèn đường thông minh

Hệ thống đèn đường thông minh tạo ra một lượng dữ liệu lớn từ các cảm biến được tích hợp trên từng đèn (như cảm biến ánh sáng, chuyển động, thời tiết, giao thông, v.v.). Nếu toàn bộ dữ liệu này được truyền trực tiếp lên đám mây để xử lý, hệ thống có thể gặp phải một số hạn chế:

Độ trễ cao: Việc gửi dữ liệu lên đám mây rồi nhận lại lệnh điều khiển có thể gây chậm trễ, làm giảm khả năng phản ứng kịp thời (chẳng hạn như tăng độ sáng ngay khi có người đi bộ).
Chi phí băng thông lớn: Việc truyền liên tục lượng dữ liệu lớn sẽ tiêu tốn nhiều chi phí cho đường truyền.
Phụ thuộc vào kết nối Internet: Khi mất kết nối hoặc tín hiệu không ổn định, việc giám sát và điều khiển hệ thống sẽ bị gián đoạn.

giải pháp HEC IoT cho hệ thống đèn đường thông minh

Để khắc phục các vấn đề này, giải pháp HEC IoT (Hybrid Edge-Cloud Internet of Things) kết hợp xử lý dữ liệu tại biên (Edge) và trên đám mây (Cloud) theo cách hiệu quả:

Các bộ điều khiển đèn tại chỗ xử lý dữ liệu ngay tại nguồn, cho phép phản hồi nhanh với các tình huống thực tế (như điều chỉnh độ sáng tức thời).
Dữ liệu sau khi được lọc và tổng hợp sẽ được truyền lên hệ thống trung tâm trên đám mây để lưu trữ, phân tích chuyên sâu và quản lý tổng thể.
Việc kết hợp linh hoạt giữa xử lý tại biên và đám mây giúp tối ưu hiệu suất vận hành, tiết kiệm năng lượng, giảm chi phí và mở rộng tiềm năng phát triển các ứng dụng thông minh khác.

Tại sao Miennamled lựa chọn HEC IoT cho hệ thống đèn đường thông minh?

Thiết bị được tích hợp mô-đun LoRa MESH với chi phí cực kỳ tiết kiệm, phù hợp cho nhiều loại hình ứng dụng.
Hệ thống hỗ trợ mạng tự tổ chức và tự động phục hồi khi xảy ra sự cố, đảm bảo tính ổn định trong quá trình vận hành.
Module hỗ trợ cả chế độ tiêu thụ điện năng thấp và chế độ không tiêu thụ điện năng, giúp tối ưu hoá hiệu suất năng lượng.
Với khả năng định tuyến lên đến 255 cấp độ, giải pháp này đặc biệt thích hợp cho các ứng dụng quy mô lớn và yêu cầu vùng phủ sóng rộng.
Thiết bị sử dụng giao diện nối tiếp để truyền và nhận dữ liệu hoặc lệnh điều khiển, cho phép kết nối linh hoạt với nhiều thiết bị khác trong hệ thống.
Mô-đun tích hợp ngăn xếp giao thức MESH thông minh, linh hoạt và đáng tin cậy, cùng với các thuật toán chống va chạm và định tuyến tự động, đảm bảo hoạt động hiệu quả và bền bỉ trong môi trường phức tạp.

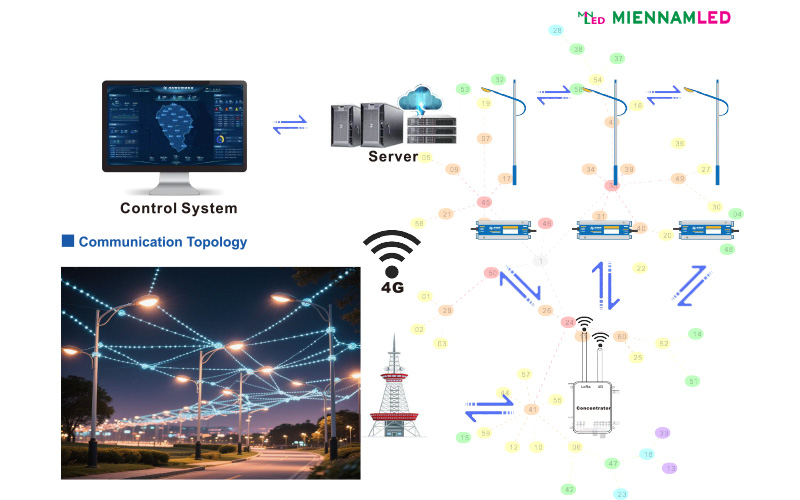

Sơ đồ kết nối hệ thống đèn đường thông minh tại Miennamled

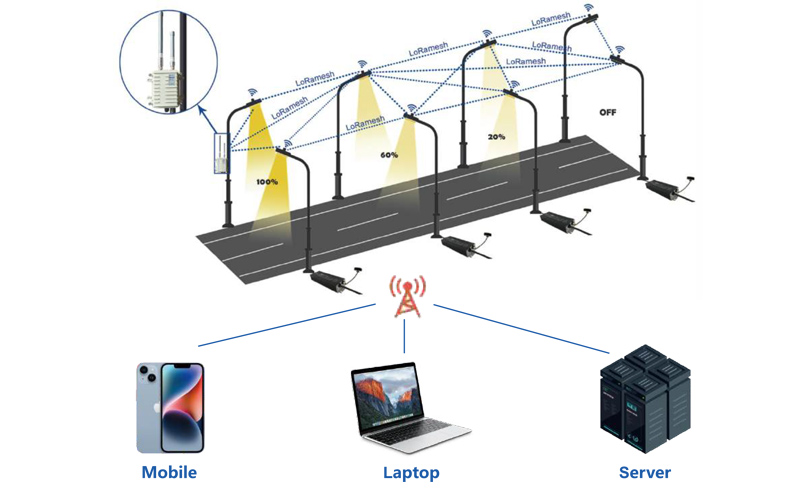

Ưu điểm của module LoRa MESH

Mạng lưới linh hoạt, thích ứng cao: Khi một nút mới tham gia, hệ thống sẽ tự động xây dựng mạng đa cấp dựa trên cường độ tín hiệu, tạo nên cấu trúc liên kết linh hoạt và thích hợp cho nhiều loại ứng dụng phức tạp.
Tối ưu hóa đường truyền tự động: Mạng tự động lựa chọn và điều chỉnh đường dẫn dữ liệu tối ưu trong suốt quá trình truyền thông. Ngay cả khi có thiết bị mới được thêm vào, di chuyển, bị loại bỏ hoặc gặp sự cố, hệ thống vẫn đảm bảo duy trì liên lạc mà không cần sự can thiệp thủ công.
Khả năng tự phục hồi: Các nút mạng có thể tự động phục hồi sau khi bị mất nguồn mà không cần cài đặt lại thủ công, giúp giảm thiểu thời gian gián đoạn và công sức bảo trì.
Kết nối ổn định, truyền xa: Mô-đun hỗ trợ khoảng cách truyền dẫn lớn cùng khả năng chống nhiễu cao, đảm bảo hiệu suất truyền thông ổn định trong nhiều điều kiện môi trường khác nhau.

Thông số kỹ thuật thiết bị HEC-J05A-LORA

Điện áp đầu vào: 100-277Vac
Công suất định mức: Khoảng 5W
Truyền thông: 4G & LoRa-MESH
Giao diện Antenna: N-J
Điều khiển đèn: 1920PCS Max, 256 Nhóm
Nhiệt độ làm việc: -20°C đến 60°C
Độ ẩm môi trường: <85%
Cảm biến tích hợp: Nhiệt kế, GPS (tùy chọn)
Thiết bị ngoại vi có thể kết nối: Cảm biến độ rọi, cảm biến lưu lượng xe, cảm biến mực nước, báo động đột nhập
Kích thước sản phẩm: 188*160*60mm (không bao gồm antenna).

Chức năng của thiết bị HEC-J05A-LORA

Kết nối mạng linh hoạt: Thiết bị hỗ trợ cả hai chế độ kết nối mạng qua 4G và cổng RJ45, đáp ứng đa dạng nhu cầu triển khai trong các môi trường khác nhau.
Truyền thông hiệu quả: Tích hợp giao tiếp LoRa-MESH, giúp đảm bảo kết nối không dây ổn định và phù hợp với các hệ thống IoT quy mô lớn.
Điều khiển bộ tập trung: Hỗ trợ điều khiển nhóm và điều khiển độ sáng riêng lẻ cho từng thiết bị. Ngoài ra, thiết bị còn hỗ trợ các chiến lược hoạt động theo lịch thời gian, bao gồm bật/tắt nguồn theo giờ định sẵn và theo múi giờ Greenwich (GMT).
Khả năng mở rộng thông minh: Cho phép tích hợp và mở rộng với nhiều thiết bị IoT khác như: cảm biến dòng điện, cảm biến rò rỉ nước, khóa cửa thông minh, đồng hồ đo điện, cảm biến ánh sáng và nhiều thiết bị giám sát khác.

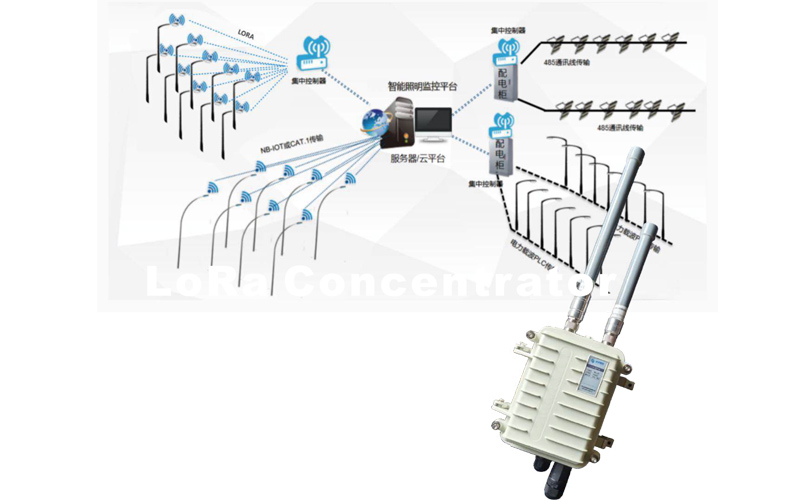

Thiết bị HEC-J05A-LORA trong hệ thống đèn đường thông minh

Những lưu ý khi sử dụng thiết bị HEC-J05A-LORA trong đèn đường thông minh

Thiết bị sử dụng công nghệ mạng LoRa với khoảng cách truyền dẫn điểm-điểm tối đa khoảng 1,5 km trong điều kiện không có vật cản. Công nghệ MESH được áp dụng để tạo kết nối chuỗi giữa các thiết bị, giúp mở rộng vùng phủ sóng.
Về mặt lý thuyết, hệ thống có thể mở rộng quy mô không giới hạn. Tuy nhiên, trong thực tế, khoảng cách truyền càng xa thì độ trễ truyền thông càng lớn. Do đó, khuyến nghị nên sử dụng một bộ tập trung cho mỗi 500–800 bộ điều khiển để đảm bảo hiệu suất ổn định.
Tín hiệu LoRa có thể suy giảm đáng kể trong môi trường bị che chắn hoặc có vật liệu chắn sóng. Vì vậy, cần lắp đặt ăng-ten chính và phụ ở vị trí thoáng, không bị che khuất để đảm bảo chất lượng truyền tín hiệu.
Thiết bị mặc định hỗ trợ dải tần số 430–510 MHz. Nếu cần sử dụng dải tần 868 MHz, người dùng có thể yêu cầu tùy chỉnh riêng theo nhu cầu.

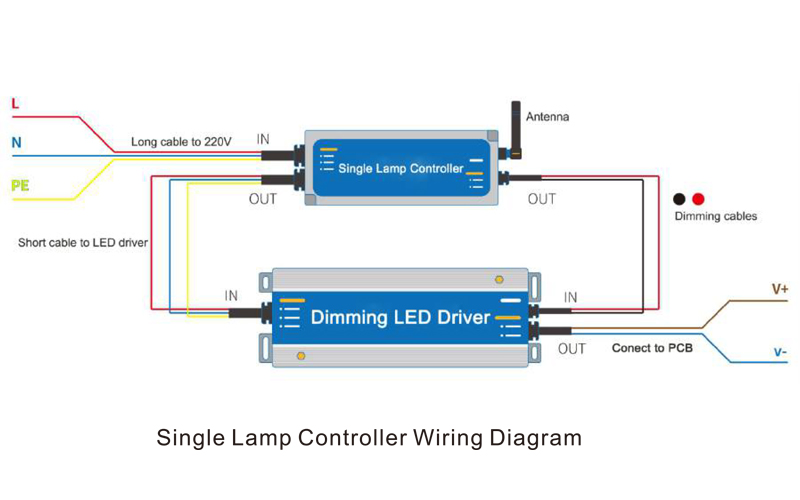

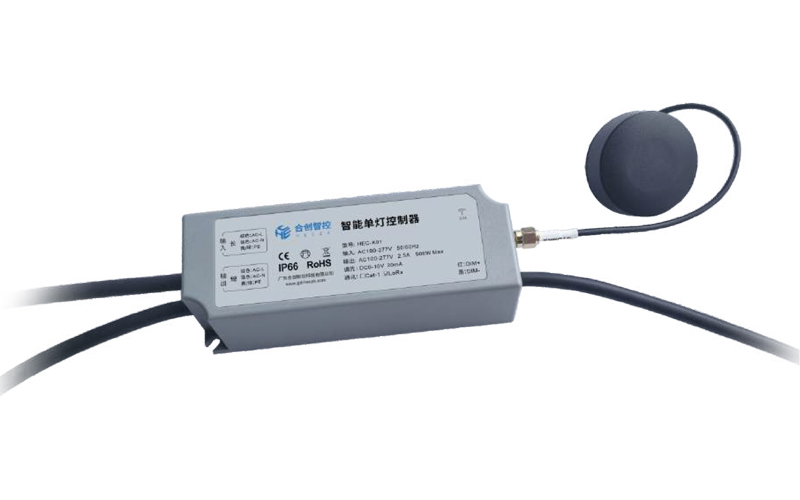

Giới thiệu bộ điều khiển đèn đơn

Bộ điều khiển đèn đơn là thành phần quan trọng trong hệ thống đèn đường thông minh, được thiết kế để điều khiển, giám sát và quản lý hiệu quả từng đèn đường một cách độc lập. Nhờ khả năng kết nối mạnh mẽ qua mạng LoRa-MESH và tích hợp các tính năng hiện đại, thiết bị này góp phần nâng cao hiệu suất chiếu sáng, tiết kiệm năng lượng và giảm chi phí vận hành.

Thông số kỹ thuật:

Điện áp đầu vào: 100–277Vac.
Công suất tiêu thụ: <3W.
Kết nối mạng: Ứng dụng công nghệ LoRa-MESH – giao tiếp không dây tầm xa, tiết kiệm năng lượng, cho phép các bộ đèn truyền dữ liệu ổn định tới trung tâm điều khiển mà không cần hạ tầng mạng phức tạp, đồng thời dễ dàng mở rộng hệ thống.
Nhiệt độ hoạt động: -20°C đến 60°C.
Độ ẩm môi trường: <85%.
Điều chỉnh độ sáng: Đầu ra điện áp <10V, dòng điện <15mA.
Tải rơ le chịu được: <20A.
Kích thước: 135 × 49 × 40 mm – thiết kế nhỏ gọn, dễ dàng tích hợp vào thân đèn.
Trọng lượng: 800g.
Bảo vệ chống sét: 7KV, giúp bảo vệ thiết bị trước các xung điện áp cao.
Chuẩn bảo vệ IP: IP67 – chống bụi và nước, phù hợp với điều kiện thời tiết khắc nghiệt ngoài trời.

Chức năng của bộ điều khiển đèn đơn

Giám sát dữ liệu toàn diện: Theo dõi các thông số vận hành quan trọng như điện áp, dòng điện, công suất tác dụng và mức tiêu thụ năng lượng, cung cấp thông tin chi tiết về tình trạng hoạt động của từng đèn.
Thống kê và lưu trữ dữ liệu: Ghi lại thời gian hoạt động, thông số điện và mức tiêu thụ để phục vụ việc phân tích hiệu suất và hỗ trợ các quyết định tối ưu hóa hệ thống chiếu sáng.
Điều khiển đầu ra linh hoạt: Tích hợp rơ le điều khiển công suất cao (lên đến AC250V/10A) cho khả năng bật/tắt đèn mạnh mẽ, cùng với khả năng điều chỉnh độ sáng chính xác qua giao diện 0–10V hoặc 0–5V với sai số chỉ 1%.
Điều khiển thông minh và tự động: Hỗ trợ điều khiển theo thời gian (2 chế độ) và điều chỉnh độ sáng theo nhóm (3 chiến lược), cho phép lập lịch trình chiếu sáng linh hoạt, phù hợp với nhu cầu thực tế và tiết kiệm năng lượng.
Tự động ngắt khi có sự cố: Thiết bị có khả năng tự động tắt nguồn khi phát hiện lỗi, giúp bảo vệ hệ thống và nâng cao mức độ an toàn.
Duy trì hoạt động sau khi mất điện: Hệ thống có thể tiếp tục vận hành hơn 2 ngày sau khi mất nguồn, đảm bảo không gián đoạn chiếu sáng trong thời gian ngắn.
Cảnh báo bất thường: Hỗ trợ chức năng giám sát liên tục và gửi cảnh báo khi phát hiện sự cố, giúp người quản lý nhanh chóng xử lý kịp thời.

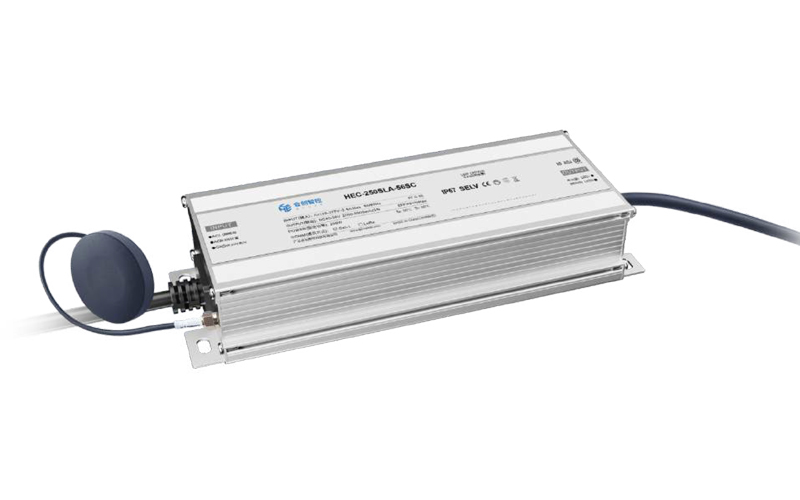

Giới thiệu bộ điều khiển đèn LED IoT đa năng

Bộ điều khiển LED IoT đa năng là một giải pháp tích hợp mạnh mẽ, được thiết kế để điều khiển, giám sát và quản lý toàn diện hệ thống đèn đường LED thông minh. Nhờ khả năng truyền thông linh hoạt (Cat-1, LoRa, RS485 – tùy chọn) cùng với loạt tính năng hiện đại, thiết bị này giúp nâng cao hiệu quả vận hành, đảm bảo an toàn và tối ưu hóa quản lý hệ thống chiếu sáng đô thị.

Thông số kỹ thuật:

Phương thức truyền thông: Hỗ trợ linh hoạt các giao thức Cat-1, LoRa và RS485 (tùy chọn theo nhu cầu triển khai).
Giám sát thời gian thực: Theo dõi các thông số quan trọng như dòng điện đầu vào, điện áp, công suất, nhiệt độ, v.v., giúp nắm bắt tình trạng hoạt động của đèn một cách chính xác.
Điều khiển từ xa: Cho phép tải dữ liệu và điều khiển hệ thống đèn từ xa thông qua nền tảng quản lý trung tâm.
Định vị lỗi thông minh: Tự động xác định vị trí chính xác của đèn gặp sự cố, giúp rút ngắn thời gian bảo trì và xử lý.
Điện áp đầu vào: 120–277Vac, 50/60Hz
Tính năng bảo vệ an toàn: Tích hợp nhiều lớp bảo vệ như: SCP (chống ngắn mạch), OTP (bảo vệ quá nhiệt), OVP (bảo vệ quá áp), OLP (bảo vệ quá tải), UVP (bảo vệ thấp áp),…
Chống sét lan truyền: L-N: 6KV, L/N-E: 10KV
Vỏ thiết bị: Làm từ hợp kim nhôm bền bỉ, tản nhiệt tốt và chịu lực cao
Tiêu chuẩn bảo vệ IP: IP67 – chống bụi hoàn toàn và chống nước mạnh, phù hợp với môi trường khắc nghiệt ngoài trời
Thời gian bảo hành: 5 năm
Chứng nhận chất lượng: CCC

Chức năng vượt trội của bộ điều khiển LED IoT đa năng

Bộ điều khiển LED IoT đa năng là trái tim của hệ thống đèn đường thông minh, mang lại khả năng quản lý và vận hành hiệu quả vượt trội. Các chức năng chính bao gồm:

Khả năng truyền thông linh hoạt: Hỗ trợ đa dạng các chuẩn kết nối như Cat-1 (mạng di động tốc độ trung bình), LoRa (mạng tầm xa, tiết kiệm năng lượng) và tùy chọn RS485. Điều này giúp bộ điều khiển dễ dàng tích hợp vào nhiều kiến trúc mạng khác nhau, đáp ứng mọi yêu cầu cụ thể của từng dự án chiếu sáng.
Giám sát hiệu suất toàn diện theo thời gian thực: Liên tục theo dõi các thông số quan trọng của đèn LED như dòng điện, điện áp, công suất, nhiệt độ. Nhờ đó, người quản lý có cái nhìn chi tiết và tức thì về tình trạng hoạt động cũng như hiệu suất của từng đèn.
Điều khiển từ xa mạnh mẽ: Cho phép người quản lý tải lên dữ liệu và điều khiển đèn đường từ xa một cách dễ dàng. Dù ở bất cứ đâu, bạn cũng có thể điều chỉnh độ sáng, lập lịch chiếu sáng và kiểm soát toàn bộ hệ thống đèn đường.
Định vị lỗi chính xác, tối ưu bảo trì: Khả năng xác định chính xác vị trí của đèn bị lỗi giúp rút ngắn đáng kể thời gian tìm kiếm và sửa chữa. Điều này không chỉ giảm chi phí bảo trì mà còn đảm bảo hệ thống luôn hoạt động ổn định.
Bảo vệ an toàn tối đa: Tích hợp các tính năng bảo vệ tiên tiến như SCP (ngắn mạch), OTP (quá nhiệt), OVP (quá áp), OLP (quá tải) và UVP (thấp áp). Các lớp bảo vệ này giúp bảo vệ tối đa thiết bị và đảm bảo an toàn cho toàn bộ hệ thống chiếu sáng.
Bảo vệ chống sét lan truyền vượt trội: Với khả năng chống sét lan truyền L-N: 6KV và L/N-E: 10KV, thiết bị được bảo vệ hiệu quả khỏi các tác động của sét, kéo dài đáng kể độ bền và tuổi thọ sản phẩm.
Điều khiển đầu ra linh hoạt: Cung cấp khả năng điều khiển rơ le đơn mạnh mẽ (lên đến AC250V/10A) để bật/tắt đèn. Đồng thời, cho phép điều chỉnh độ sáng chính xác thông qua giao diện 0-10V hoặc 0-5V, với độ chính xác cao đến 1%, tối ưu hóa mức tiêu thụ năng lượng.
Tự động hóa thông minh: Hỗ trợ 2 chế độ điều khiển theo thời gian và 3 chiến lược điều chỉnh độ sáng theo nhóm. Điều này giúp bạn thiết lập các lịch trình chiếu sáng linh hoạt, phù hợp với nhu cầu thực tế và tối ưu hiệu quả chiếu sáng.
An toàn và khả năng hoạt động liên tục:
Tự động tắt nguồn khi có lỗi: Tăng cường an toàn và bảo vệ thiết bị khi phát hiện sự cố.
Hoạt động sau mất điện: Bộ điều khiển có thể tiếp tục hoạt động trong hơn 2 ngày sau khi mất điện, đảm bảo hệ thống đèn không bị gián đoạn hoàn toàn trong thời gian ngắn.
Giám sát và thống kê dữ liệu chi tiết: Cung cấp thông tin chuyên sâu về điện áp, dòng điện, công suất tác dụng, công suất tiêu thụ, thời lượng hoạt động và nhiều thông số điện khác. Dữ liệu này rất quan trọng cho việc phân tích hiệu suất và đưa ra các quyết định tối ưu hóa năng lượng.
Cảnh báo bất thường tức thì: Chức năng giám sát liên tục trạng thái hoạt động của đèn chiếu sáng và gửi cảnh báo ngay lập tức khi có sự cố xảy ra. Điều này giúp phát hiện và xử lý vấn đề kịp thời, duy trì hoạt động ổn định của hệ thống.

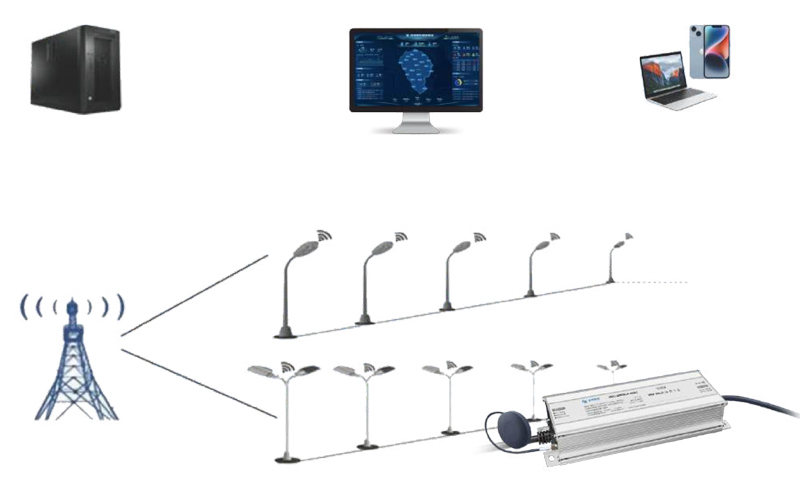

Bộ điều khiển đèn LED IoT đa năng trong hệ thống đèn đường thông minh

Thông số kỹ thuật đèn đường led Namled L88

Công suất: 100W
Đèn được chứng nhận hợp chuẩn theo TCVN và tiết kiệm năng lượng được Bộ Công Thương chứng nhận cấp phép
dán nhãn.
Chứng nhận Phù hợp tiêu chuẩn TCVN 7722-2-3:2019
Chứng nhận Phù hợp tiêu chuẩn TCVN 7722-1:2017
Chứng nhận ISO 9001:2015
Dán tem tiết kiệm năng lượng của bộ công thương
Quatest Bộ đèn Theo TCVN

Độ kín khối quang học IP66, ngăn linh kiện IP66,
Đèn có đúc nổi tên đèn và logo nhận dạng thương hiệu
Độ chịu va đập của kính đèn IK08.
Cấp cách điện: Class 1
Thân đèn bằng nhôm đúc áp lực cao, sơn tĩnh điện
Bộ phận quang học bằng thấu kính góc chiếu bán rộng
Kính đèn bằng thủy tinh trong suốt cường lực, chịu nhiệt.
Zoăng đèn bằng Silicon chịu nhiệt, chống lão hóa.
Sử dụng chíp LED PHILIPS LUMILED High-power
Bộ nguồn Driver hiệu PHILIPS
Hiệu suất phát quang của bộ đèn ≥ 13,000lm/W.
Tích hợp NEMA Socket sẵn sàng kết nối PotoCell/ kết nối thông minh
Chống sét lan truyền ZP, IP67 : 10KV, 10KA
Nhiệt độ màu: 4000K (ánh sáng trắng tự nhiên),
Chỉ số hiển thị màu (Ra): > 70 CRI
Điện áp đầu vào: 165 ÷ 275VAC / 50-60Hz
Hệ số công suất: > 95%
Nhiệt độ bề mặt vỏ bộ đèn (phần kim loại) < 60ºC.
Tuổi thọ của bộ đèn > 100.000 giờ.
Bảo Hành 5 năm

Có thể điều chỉnh Dimming tiết giảm công suất từ 2 đến 5 mức tại đèn (tuỳ chọn) và kết nối DALI với Trung Tâm điều khiển chiếu sáng.
+ CK.1: 4 giờ hoạt động 100% công suất
+ CK.2: 2 giờ hoạt động 70% công suất
+ CK.3: 3 giờ hoạt động 50% công suất
+ CK.4: 1 giờ hoạt động 70% công suất
+ CK.5: thời gian còn lại đến lúc tắt hoạt động với 100% công suất.
