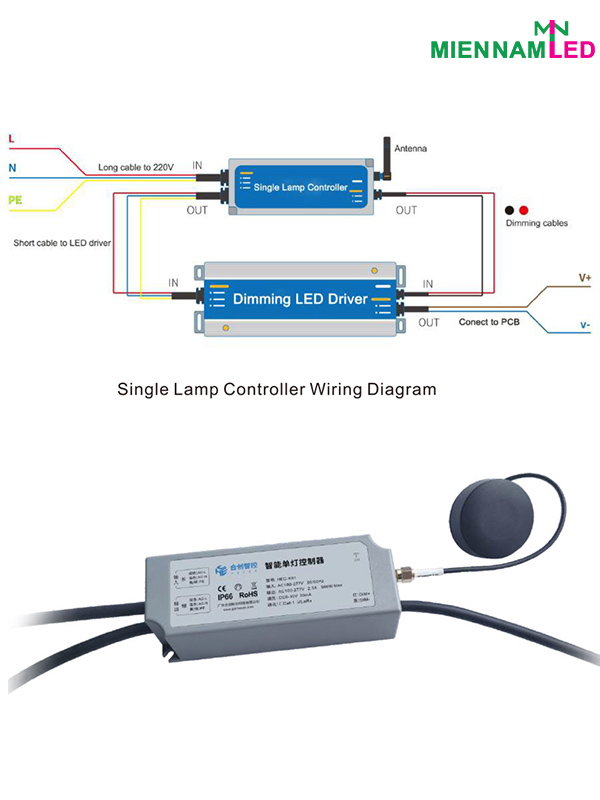

Được lắp đặt tinh gọn bên trong bộ đèn, bộ điều khiển đèn đường đơn đóng vai trò là “mắt xích” kết nối giữa nguồn LED và hệ thống quản lý trung tâm. Thông qua anten tích hợp, thiết bị cho phép giám sát toàn diện dữ liệu vận hành (công suất, độ sáng) và tiếp nhận lệnh điều khiển từ xa, giúp tối ưu hóa hiệu suất chiếu sáng một cách tự động và thông minh.

Mục Lục

Thông Số Kỹ Thuật Bộ Điều Đèn Đường Đơn

Điện áp đầu vào: 100–277Vac.
Công suất tiêu thụ: <3W.
Kết nối mạng: công nghệ LoRa-MESH
Nhiệt độ hoạt động: -20°C đến 60°C.
Độ ẩm môi trường: <85%.
Cáp điều chỉnh độ sáng: Điện áp đầu ra <10V, dòng điện đầu ra <15mA.
Khả năng chịu tải rơ-le: <20A.
Kích thước: 135×49×40 mm
Khả năng chống sét lan truyền: 7KV.
Tiêu chuẩn chống nước/bụi: IP67
Trọng lượng: 800g.

Chức Năng Bộ Điều Khiển Đèn Đường Đơn

Giám sát dữ liệu: Theo dõi các thông số điện năng cơ bản bao gồm điện áp, dòng điện, công suất tác dụng và tích hợp chức năng giám sát nguồn điện.
Thống kê dữ liệu: Ghi chép thời gian hoạt động, sự biến thiên của các thông số điện năng và thống kê điện năng tiêu thụ.
Điều khiển đầu ra: Sử dụng rơ-le đơn để điều khiển đóng/ngắt với công suất tiếp điểm đạt AC 250V/10A.
Điều khiển tự động: Hỗ trợ 2 kiểu điều khiển theo thời gian (Timing Control) và 3 nhóm chiến lược điều chỉnh độ sáng (Dimming Strategies).
Điều chỉnh độ sáng chính xác: Hỗ trợ chuẩn dimming 0-10V và 0-5V với độ chính xác cao lên đến 1%.
Cảnh báo bất thường: Tích hợp chức năng giám sát trạng thái vận hành của bộ đèn để phát hiện và cảnh báo kịp thời các lỗi hoặc sự cố.
Đồng hồ lưu điện: Cho phép đồng hồ nội tại tiếp tục chạy chính xác trong hơn 2 ngày sau khi xảy ra sự cố mất điện.

Đèn đường thông minh sử dụng công nghệ HEC IoT

Công nghệ HEC IoT (High Efficiency Control IoT) trong hệ thống đèn đường thông minh, sử dụng bộ điều khiển đèn (Luminare Controller Unit – LCU) gắn trong, kết hợp với công nghệ LoRa MESH là một phương pháp quản lý và vận hành chiếu sáng đường phố tiên tiến, tập trung vào hiệu suất cao và khả năng mở rộng.

bộ tập trung LoRa — bộ tập trung Lora – thu thập và truyền dữ liệu về máy chủ

Công nghệ HEC IoT hoạt động như thế nào

Giải pháp này bao gồm ba thành phần chính hoạt động phối hợp với nhau:

Bộ điều khiển đèn đường gắn trong (Internal LCU)

Vị trí: Bộ điều khiển này được lắp đặt bên trong thân đèn (luminaire) hoặc trong khoang đấu dây của đèn, thay vì sử dụng bộ điều khiển gắn ngoài tiêu chuẩn NEMA.

Chức năng:

Điều khiển: Quản lý việc bật/tắt và điều chỉnh độ sáng (dimming) của đèn LED thông qua giao thức như 0-10V hoặc DALI.
Thu thập Dữ liệu: Đo lường và giám sát các thông số hoạt động của đèn như công suất tiêu thụ (kWh), dòng điện (A), điện áp (V), và trạng thái lỗi (như hỏng hóc, quá nhiệt).
Giao tiếp: Kết nối với Anten và Module LoRa MESH để truyền/nhận dữ liệu.

bộ điều khiển đèn đường thông minh — bộ điều khiển đèn thông minh

Anten và Module LoRa MESH

Module LoRa MESH: Đây là trung tâm truyền thông của giải pháp. Nó sử dụng công nghệ LoRa (Long Range) cho phạm vi phủ sóng rộng và tiêu thụ năng lượng thấp.
MESH Networking: Khả năng MESH cho phép các bộ điều khiển đèn (LCU) hoạt động như các nút mạng (node), truyền dữ liệu qua lại giữa các đèn lân cận. Nếu một đèn không thể truyền trực tiếp đến trạm trung tâm (Gateway), nó sẽ chuyển tiếp dữ liệu qua các đèn khác, tạo thành một mạng lưới tự phục hồi và mở rộng (self-healing, scalable).
Anten: Anten được thiết kế để tối ưu hóa việc truyền và nhận tín hiệu LoRa, đảm bảo kết nối ổn định và phạm vi phủ sóng xa giữa các đèn và Gateway.

Cơ chế truyền thông tin “trực tiếp” về máy chủ

Gateway (Lora Concentrators – Bộ tập trung dữ liệu LoRa): Đóng vai trò là bộ chuyển đổi giao thức và cầu nối vật lý: Nhận tín hiệu vô tuyến LoRa (từ các Bộ điều khiển đèn gắn trong – LCU), sau đó chuyển đổi tín hiệu LoRa đó thành gói dữ liệu IP (Internet Protocol) và gửi thẳng tới Máy chủ Mạng (Network Server) qua đường truyền Internet (4G/5G). Gateway không thực hiện xử lý logic nào (như giải mã, phân tích, hay đưa ra quyết định điều khiển). Nó chỉ đơn thuần chuyển tiếp gói tin một cách trong suốt. Điều này khiến dữ liệu có vẻ như đi trực tiếp từ đèn đến Máy chủ Ứng dụng để xử lý, duy trì độ trễ thấp.

chiếu sáng thông minh — Đèn đường thông minh – Giải pháp HEC IoT

Máy chủ Quản lý là trung tâm xử lý duy nhất:

Phân tích & Điều hành: Toàn bộ quá trình giải mã, xác thực, phân tích dữ liệu và gửi lệnh điều khiển ngược lại đều được thực hiện tại Máy chủ Quản lý trung tâm (CMS).
Mô hình này tạo ra một kênh truyền tải logic trực tiếp, nơi dữ liệu thô từ đèn được đẩy thẳng tới ứng dụng cuối cùng trên máy chủ mà không cần một tầng xử lý phức tạp nào ở Gateway.

Ưu Điểm Giải Pháp HEC IOT

Độ trễ Thấp (Low Latency): Việc bỏ qua xử lý cục bộ tại Gateway giúp giảm độ trễ, cho phép điều khiển và giám sát theo thời gian thực nhanh hơn.
Bảo mật Tập trung: Toàn bộ dữ liệu được quản lý và bảo mật tại Máy chủ trung tâm, giúp dễ dàng kiểm soát và cập nhật hệ thống.
Mở rộng Đơn giản: Gateway được coi là một điểm truy cập cơ bản, giúp việc mở rộng mạng lưới chỉ tập trung vào việc thêm các bộ điều khiển đèn mới và đảm bảo vùng phủ sóng.

Sơ đồ kết nối hệ thống đèn đường thông minh tại Miennamled

Giải pháp này tối ưu hóa việc truyền tải dữ liệu từ đèn về máy chủ, biến mạng lưới chiếu sáng thành một mạng lưới cảm biến/điều khiển IoT có khả năng truyền tải dữ liệu hiệu suất cao.
