Tủ Điện Thông Minh 3P 60A Miennamled

Thông số kỹ thuật tủ điện thông minh 3P 60A Miennamled

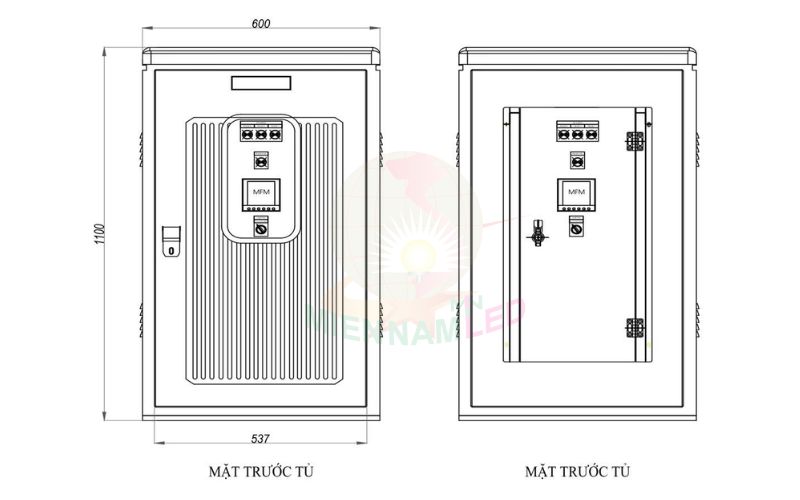

Tủ điện chiếu sáng thông minh được cấu tạo bằng vật liệu composite kích thước 600x1100x400mm, có khả năng cách điện tốt, giúp bảo vệ các linh kiện bên trong khỏi tác động của môi trường bên ngoài. Tủ có 2 lớp gồm:

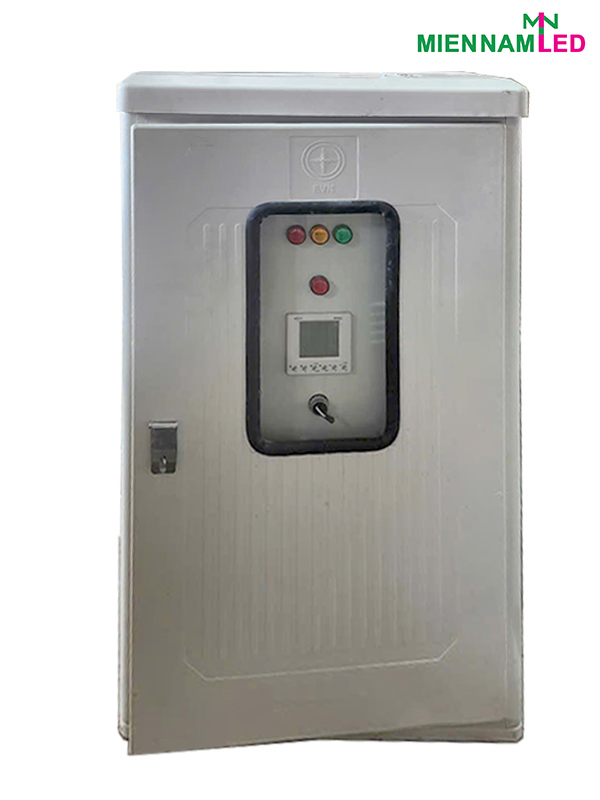

• Lớp mặt: Đóng vai trò là “bảng điều khiển” trực quan. Tại đây, người vận hành có thể theo dõi ngay lập tức trạng thái của hệ thống thông qua đèn báo pha (Xanh, Đỏ, Vàng), đèn báo sự cố và các nút nhấn chuyển trạng thái. Đặc biệt là Đồng hồ đa năng RS-485 hiển thị tới 46 thông số điện năng (U, I, P, Q, kWh…), giúp kiểm soát chất lượng lưới điện mà không cần mở tủ.

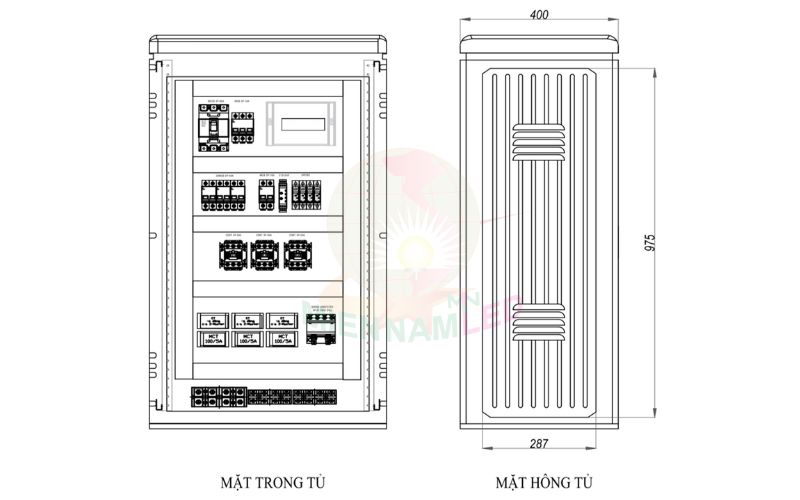

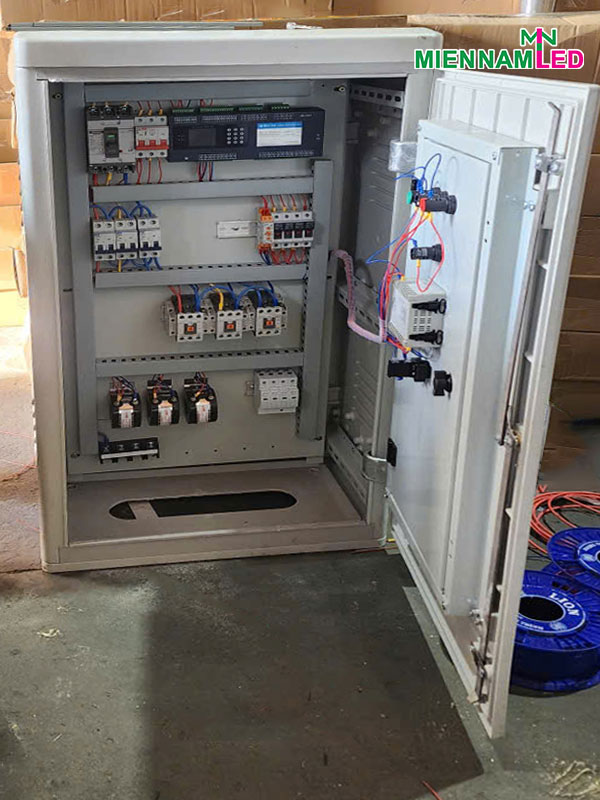

• Lớp trong cùng: bố trí các thiết bị như MCCB, MCB, thiết bị thông minh (Z-Master), cầu chì, bảo vệ mất pha, thấp áp, quá áp; bảo vệ chống sét….. Đặc biệt tủ có bố trí tiếp điểm chờ đấu tạm các thiết bị timer trong quá trình quá trình bảo trì, bảo dưỡng thiết bị thông minh định kỳ.

Tủ được bố trí khoa học, sắp xếp trật tự đảm bảo thao tác vận hành, bảo dưỡng tiện lợi, dễ dàng thao tác

Cấu tạo thiết bị chính trong tủ bao gồm:
+ Vỏ tủ điều khiển bằng composite 600-1100-400 mm: 1 cái
+ MCCB-3P-60A (63A),18KA: 1 cái
+ Đồng hồ đa năng với RS-485 – True RMS 46 values on 3 Phase: I, U, f, P, Q, S, PF, kWh, kVAh, kVarh, time, : 1 cái
+ MCT 3P-75/5A, CL.1, 1.5VA: 2 cái
+ INDICATING LIGHT AC220V – RED: 1 cái
+ INDICATING LIGHT AC220V – YELLOW: 1 cái
+ INDICATING LIGHT AC220V – BLUE: 1 cái

+ Cầu chì điều khiển,có đèn báo: 4 cái
+ MCB-2P-32A,6KA: 3 cái
+ MCB-3P-10A,6KA: 1 cái
+ Contactor 3P-35A: 3 cái
+ Công tắc chuyển mạch 3 vị trí-NO+NO: 1 cái
+ Rơ le bảo vệ quá áp, thấp áp, ngược pha.: 1 cái
+ Bộ điều khiển đèn chiếu sáng thông minh: 1 cái (HEC-J05A-LORA)
+ Chống sét lan truyền T2 3P-N 20Ka 400V: 1 cái
+ Phụ kiện khác (dây, đầu cốt): 1 lô
+ Kiềng bắt tủ điều khiển: 1 cái

Bộ điều khiển tủ điện thông minh J02AMN – Thiết bị lắp đặt tại tủ chiếu sáng

Bộ điều khiển tủ điện chiếu sáng thông minh tủ có tính năng cảnh báo các sự cố xảy ra tại tuyến. Hệ thống đặt sever bảo mật. Nguồn cấp 220VAC 50Hz và đặc biệt có màn hình cảm ứng điều khiển hệ thống (phía trên mặt).

• Vi điều khiển STM32F103 ARM Cortex M3, tốc độ 72MHz, RAM 48 KB, bộ nhớ 256 KB, hoạt động 0°C  – 85°C.
• Truyền thông không dây LORA SPI tần số 433 MHz, cảm biến nhiệt độ, độ ẩm sử dụng DHT11, bộ nhớ Flash mở rộng 256KB.
• Kết nối 4G sử dụng sim 7600C kết hợp anten rời, có khe cắm sim 3G, 4G. Sử dụng sim 3G/4G thu phát tín hiệu GPRS kết nối các điểm sáng và tủ điều khiển chiếu sáng trên địa bàn.
• 3 kênh Pzem 004 đo điện áp AC.
• Cảm biến đo dòng, áp, dòng rò, công suất tiêu thụ: 1 pha, 3 pha.

• Điều khiển giám sát toàn bộ trạng thái của đèn từ trung tâm bằng thiết bị di động, máy tính bảng, laptop…
• Không cần cài đặt, chạy ngay trên máy tính, tương thích với nhiều trình duyệt web. Ứng dụng đa nền tảng chạy hệ điều hành Windows, MAC, Linux, Android, IOS….
• Sử dụng công nghệ quản lý: GIS-Geographic Information System (Công nghệ bản đồ số, công nghệ di động, công nghệ an toàn bảo mật, công nghệ điện toán đám mây, công nghệ định vị toàn cầu GPS).
• Rút ngắn thời gian kiểm tra hệ thống chiếu sáng và thời gian lập kế hoạch bảo trì, sửa chữa định kỳ hàng năm. Giảm chi phí vận hành, nâng cao chất lượng phục vụ cộng đồng từ việc xử lý kịp thời các sự cố, các phản ánh khiều nại từ người dân
• Phát hiện tình trạng mất cấp điện.
• Cảnh báo dòng điện, công suất tiêu thụ
• Điều khiển đóng ngắt, hẹn giờ từ xa tới từng điểm đèn hoặc nhóm đèn và điều khiển cường độ chiếu sáng tức thời theo nhu cầu thực tế.
• Cảnh báo hư hỏng của đèn tại tuyến.
• Chức năng ghi lịch bảo dưỡng và nội dung sửa chữa tủ điều khiển và bộ đèn.
• Chức năng lập báo cáo.
